Página de Diagnóstico

Esta é a página de diagnóstico do Easy Code.

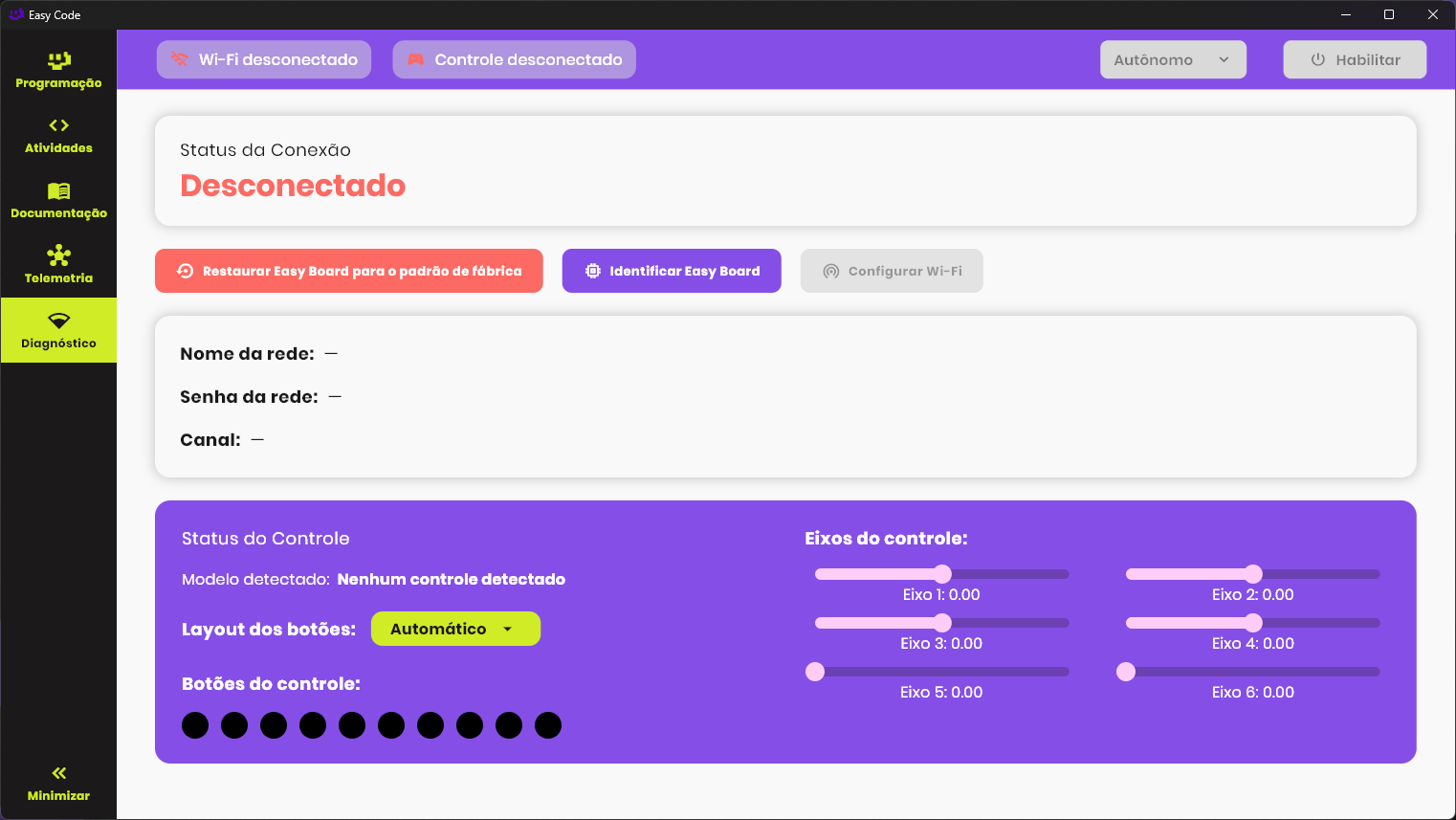

Página de diagnóstico

Essa página nos fornece as seguintes informações:

  • O status de conexão Wi-Fi da Easy Board com o computador;
  • Informações gerais da rede Wi-Fi da Easy Board;
  • Status do controle.

Status de conexão Wi-Fi​

O status fornecido pode ser "Desconectado" ou "Conectado", além disso ele possui um indicativo que utiliza um esquema de cores para classificar a qualidade do sinal.

A latência de resposta só fica disponível para visualização uma vez que a rede Wi-Fi está conectada e é indicada por um número seguido da unidade de medida milisegundos "ms".

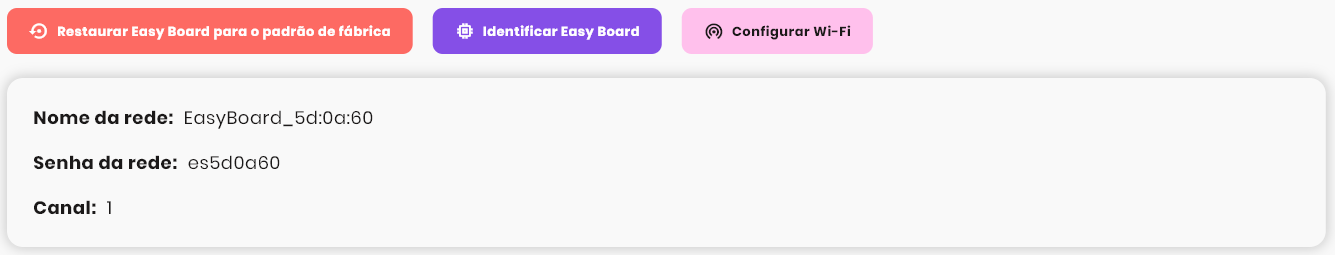

Identificar Easy Board​

informação

Para que seja possível identificar, é necessário que a placa esteja conectada via cabo USB ao computador.

Ao pressionar o botão a Easy Board será reconhecida e classificada, fornecendo as seguintes informações:

  • O nome da rede Wi-Fi;
  • A senha da rede;
  • O canal Wi-Fi utilizado.

aviso

Caso não haja uma Easy Board conectada ao computador, será exibido o status de "Não reconhecido".

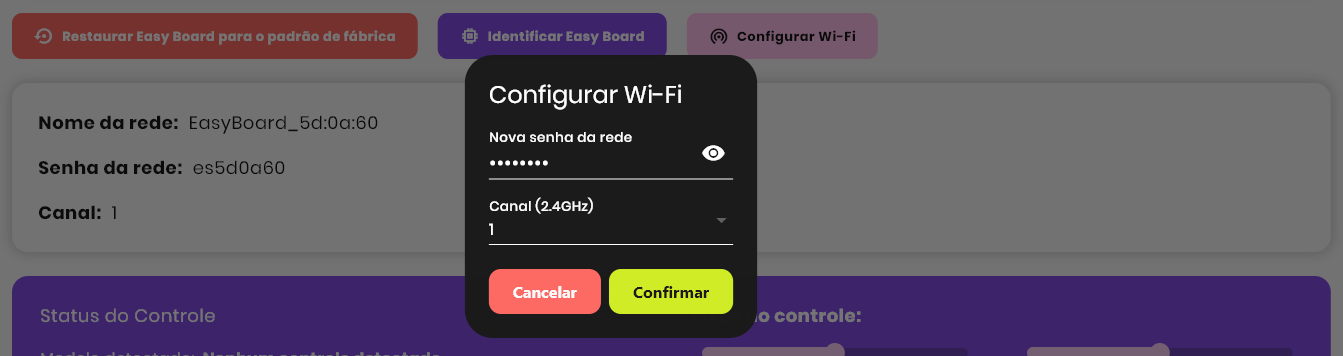

Configurar Wi-Fi​

informação

Só é possível configurar a rede Wi-Fi da Easy Board após ela ter sido identificada ao menos uma vez.

Ao clicar no botão é possível alterar:

  • A senha da rede Wi-Fi;
    • Deve ter no mínimo 8 caracteres, não especiais;
  • O canal Wi-Fi 2.4 GHz da Easy Board.
aviso

Para aulas não é preciso configurar nenhuma destas opções. Faça somente caso esteja preparando uma competição.

Status do Controle​

O "status" do controle nesta página é representado pela visualização de retorno do controle, ou seja, ao apertar um botão ele liga um LED indicando que o controle identificou tal ação.

Restaurar placa para padrão de fábrica​

Restaurar a Easy Board faz com que o código atual dela seja sobrescrito pelo firmware base.

Cuidado

Ao fazer isto qualquer código na Easy Board será apagado.
