Página de Diagnóstico

Esta é a página de diagnóstico do Easy Code.

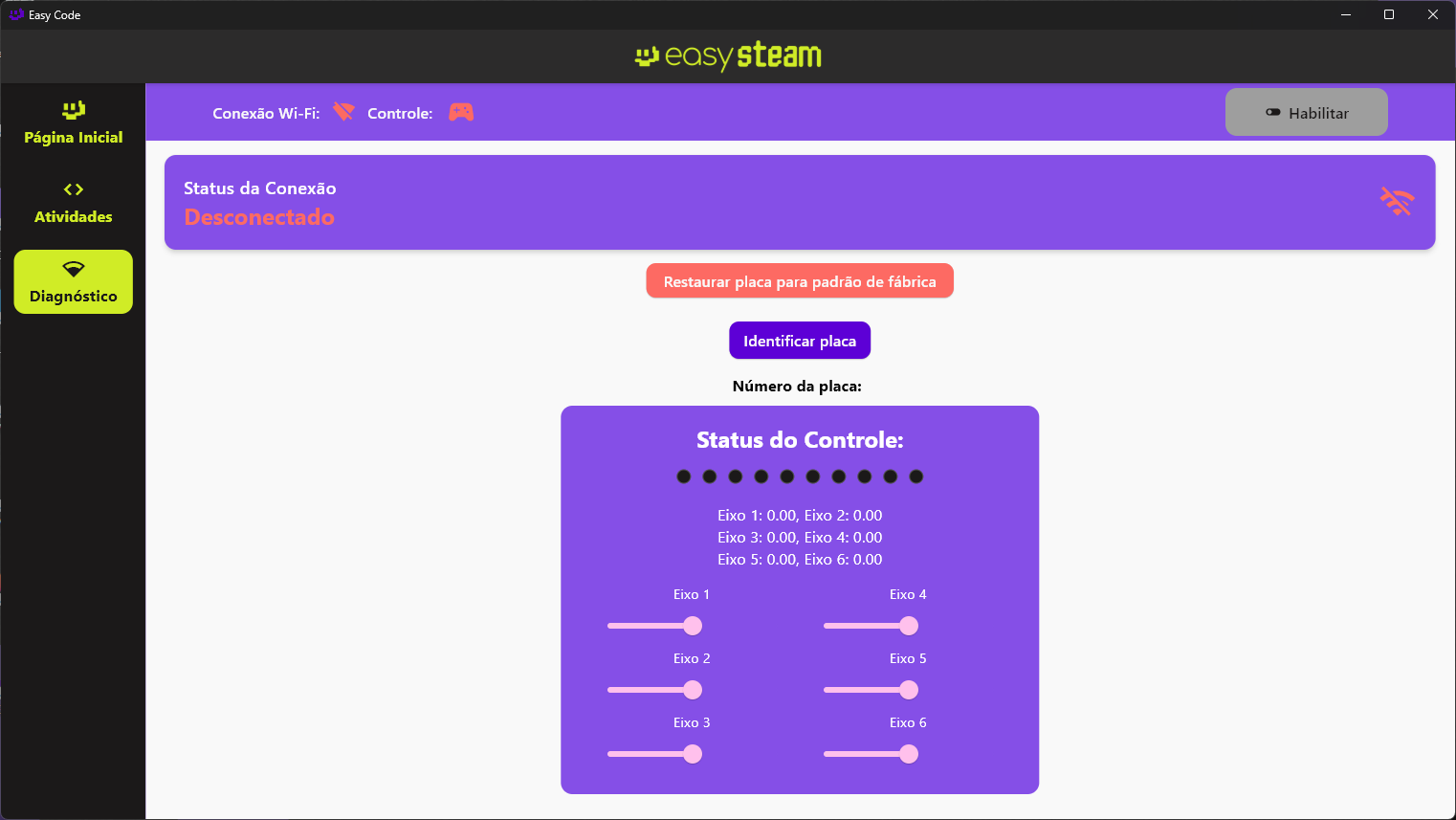

Página de diagnóstico

Essa página nos fornece três informações:

  • O status de conexão Wi-Fi da placa com o computador;
  • A latência de resposta;
  • Status do controle.

Status de conexão Wi-Fi​

O status fornecido pode ser "Desconectado" ou "Conectado", além disso ele possui um indicativo que utiliza um esquema de cores para classificar a qualidade do sinal.

Latência de resposta​

A latência de resposta só fica disponível para visualização uma vez que a rede Wi-Fi está conectada e é indicada por um número seguido da unidade de medida milisegundos "ms".

Status do Controle​

O "status" do controle nesta página é representado pela visualização de retorno do controle, ou seja, ao apertar um botão ele liga um LED indicando que o controle identificou tal ação.

Além disso, podemos realizar duas ações:

  • Identificar a Easy Board;
  • Restaurar a Easy Board para o padrão de fábrica.
informação

Para que estas ações ocorram é necessário que a placa esteja conectada via Cabo USB ao computador.

Identificar a placa​

Ao pressionar o botão a placa será identificada através de seu endereço MAC e fornecerá o fim do endereço para ser usado como referência na procura pela rede gerada do Easy Board.

Botão de Identificar placa

aviso

Caso não haja uma Easy Board conectada ao computador, será exibido o status de "Não reconhecido".

Botão de Identificar placa

Restaurar placa para padrão de fábrica​

Restaurar a Easy Board faz com que o código atual dela seja sobrescrito pelo firmware base para a placa.

Cuidado

Ao fazer isto qualquer código na Easy Board será apagado.
